Série Universal Pro - Vannes à boisseau sphérique électriques IP 67 tout-en-un

PN 10 - 40 (64 acier inoxydable), Ø 32 - 80, 40 Nm

3 ans de garantie sur l'actionneur

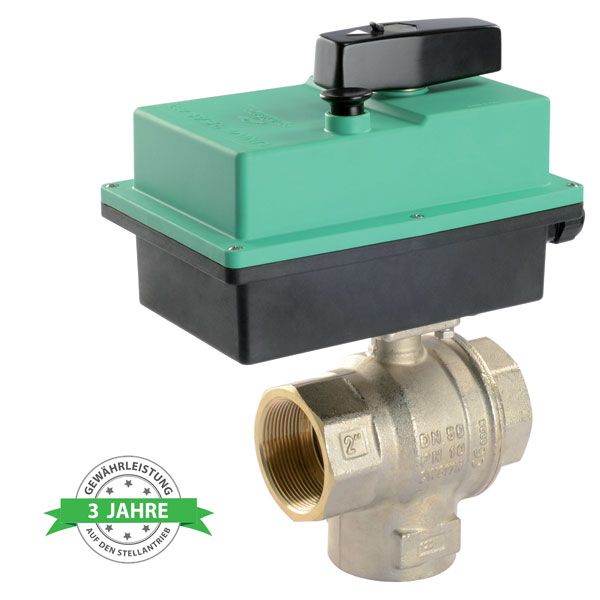

Universal Pro - Vanne à boisseau sphérique 3 voies - 2

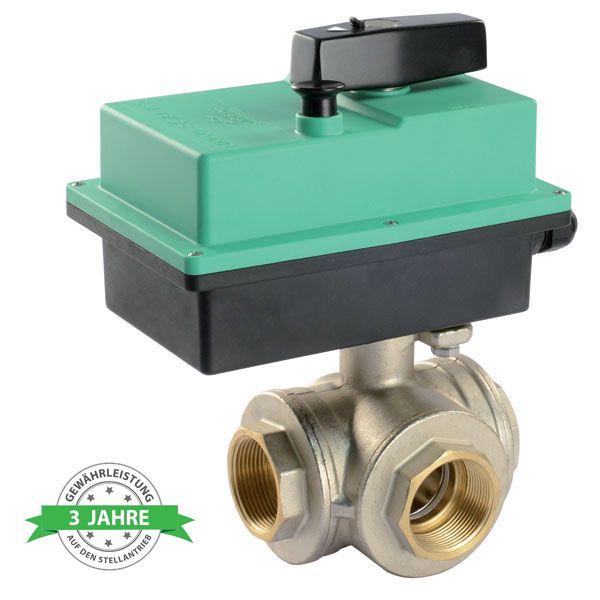

Universal Pro - Vanne à boisseau sphérique 3 voies

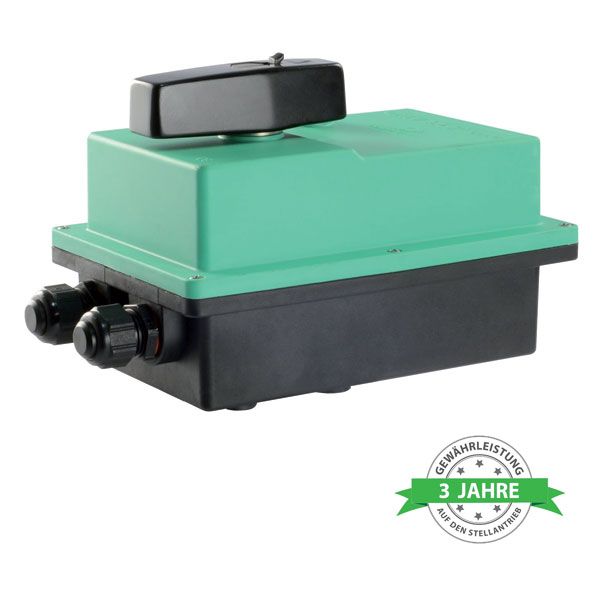

Universal Pro - Vanne à boisseau sphérique - Actionneur avec garantie de 3 ans

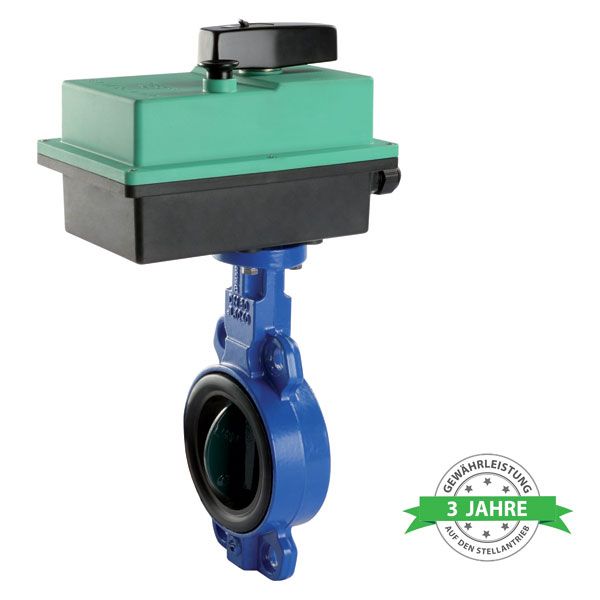

Universal Pro - Vanne à boisseau sphérique - Vanne papillon
3 ans de garantie

Description

Actionneur :

  • Actionneur tout-en-un pour commande à 2 points (2P) - Marche/Arrêt & commande à 3 points (3P) - Régulation
  • Version ISO 5211
  • Tous les composants externes en acier inoxydable
  • Certifié CE
  • Sans entretien
  • Pour les installations industrielles
  • 2 interrupteurs de fin de course intégrés
  • Commande manuelle intégrée
  • En option : Chauffage anti-condensation, 14 secondes | 32 secondes - Durée de fonctionnement

Corps de vanne :

  • Corps de vanne en laiton PN16, Acier inoxydable Aisi 316 PN 64, Plastique PN 16
  • Passage complet
  • Joints PTFE
  • 2 voies, 3 voies, bride, vanne papillon, entretoise ISO 5211

Spécifications

Type de moteur Bidirectionnel, tout-en-un pour commande à 2 points (2P) - Marche/Arrêt & commande à 3 points (3P) - Régulation
Tension 24 V 50 Hz | 230 V 50Hz | 110 V 50 Hz
24 V 60 Hz | 230 V 60 Hz | 110 V 60 Hz (en option)
Matériau de l'actionneur Polyamide / 50% fibre de verre - Résistant à la vapeur
Rotation 90° | 180°
Temps de fonctionnement / Couple 55 secondes / 40 Nm | 32 secondes / 40 Nm (en option) | 14 secondes / 40 Nm (en option)
Température ambiante -10°C - +50°C
Classe de protection IP 67
Raccordement de la vanne à boisseau sphérique ISO 5211
Types de vannes à boisseau sphérique 2 voies | 3 voies | bride | vanne à papillon
Matériaux Corps de vanne en laiton PN10 - PN40 | Acier inoxydable Aisi 316 PN 64 | Plastique PN6 - PN16
Raccords G 1" | G 1 1/4" | G 1 1/2" | G 2" | G 2 1/2" | G 3" | G 4"
Diamètre nominal [mm] 25,0 | 32,0 | 40,0 | 50,0 | 65,0 | 80,0
100,0 (uniquement plastique et vannes papillon) | 63,0 (uniquement plastique)
tous avec passage complet
Pression de fonctionnement 0 - 16 bar | 0 - 64 bar (acier inoxydable)
Matériau du joint PTFE (de chaque côté)
Température du fluide -10°C - +100°C | en option avec entretoise
Intégré 2 interrupteurs de fin de course, Commande manuelle
