Série Diamant Pro - Vannes à boisseau sphérique électriques IP 67 tout-en-un - ISO 5211

PN 10 - 30 (64 acier inoxydable), Ø 15 - 32, 11 Nm

5 ans de garantie sur l'actionneur (3 ans pour la version DC)

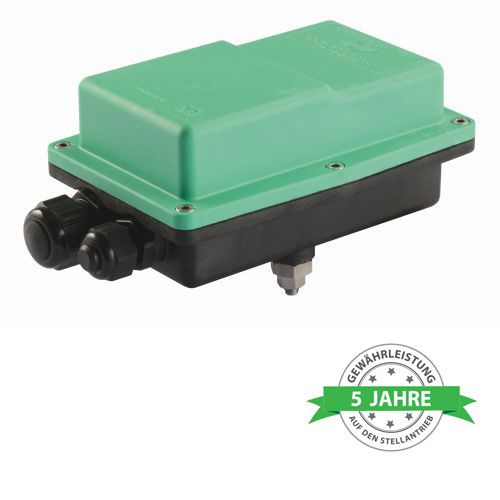

Diamant Pro - IP 67 - 5 ans de garantie

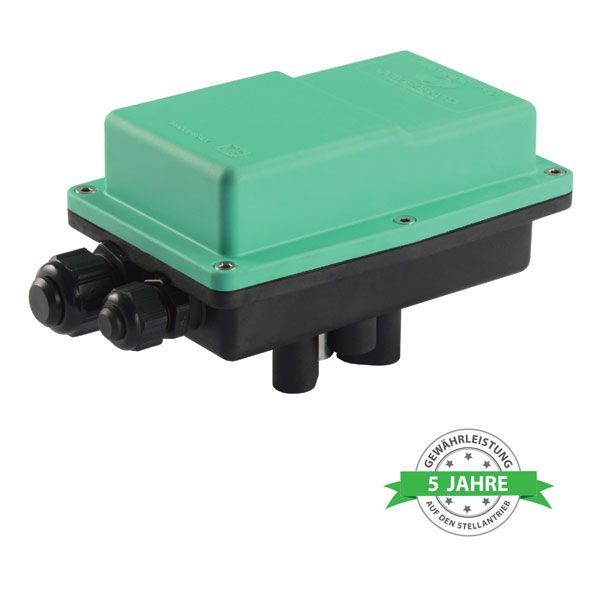

Diamant Pro - ISO 5211 - IP 67 - 5 ans de garantie
5 ans de garantie

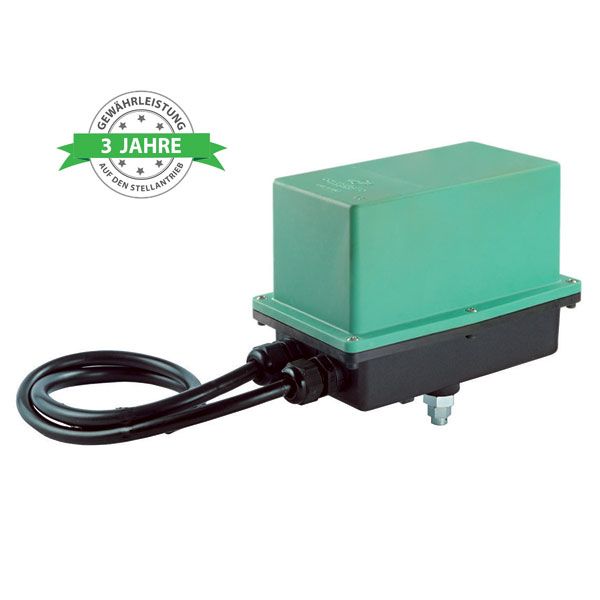

Diamant Pro DC - IP 67 - 3 ans de garantie

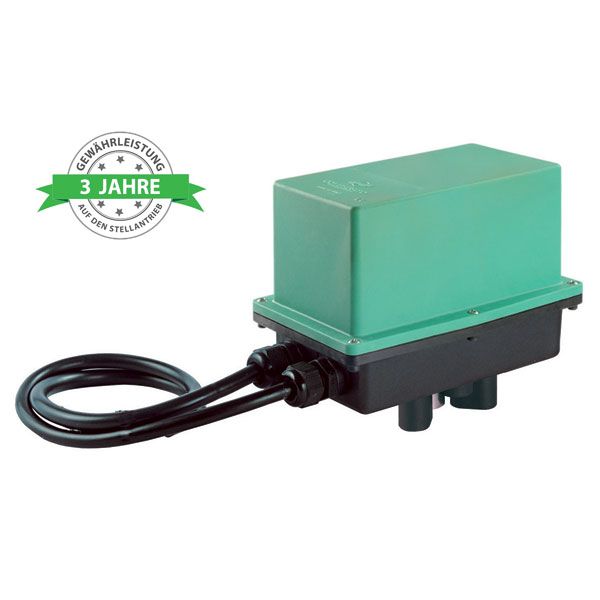

Diamant Pro DC - IP 67 - ISO 5211 - 3 ans de garantie
3 ans de garantie

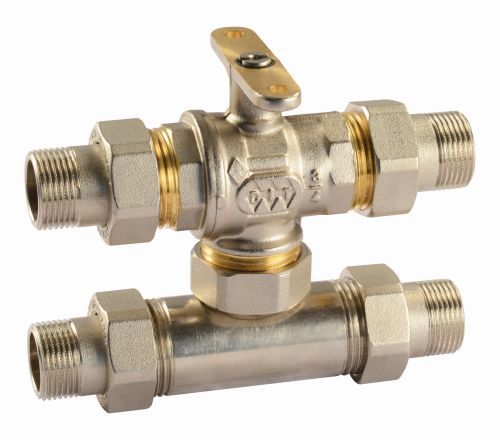

Diamant Pro - Bypass

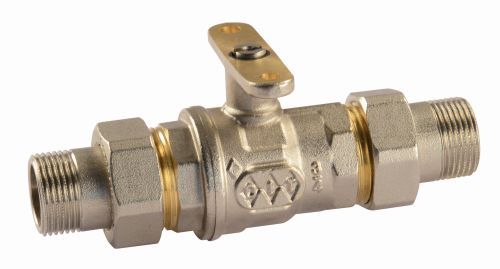

Diamant Pro - 2 Wege

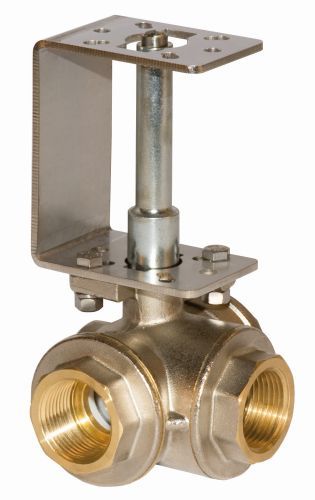

Diamant Pro - 3 voies avec entretoise

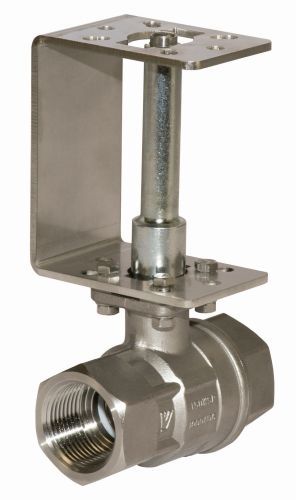

Diamant Pro - 2 voies acier inoxydable

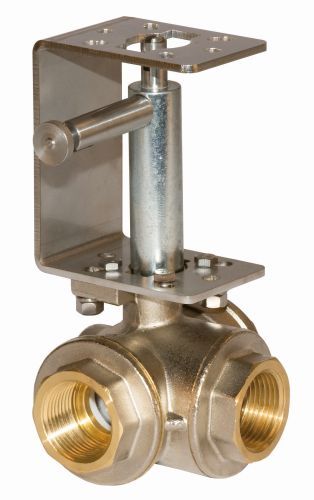

Diamant Pro - 3 voies avec entretoise & commande manuelle

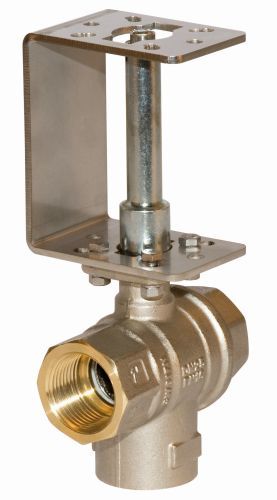

Diamant Pro - 3 voies avec entretoise - 2

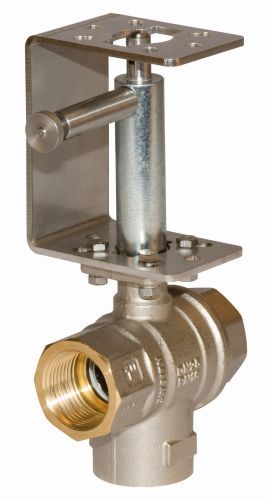

Diamant Pro - 3 voies avec entretoise & commande manuelle - 2

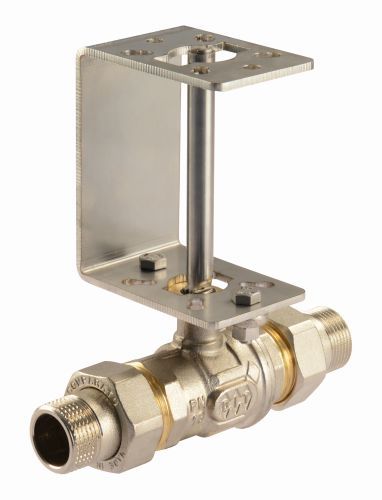

Diamant Pro - 2 voies avec entretoise

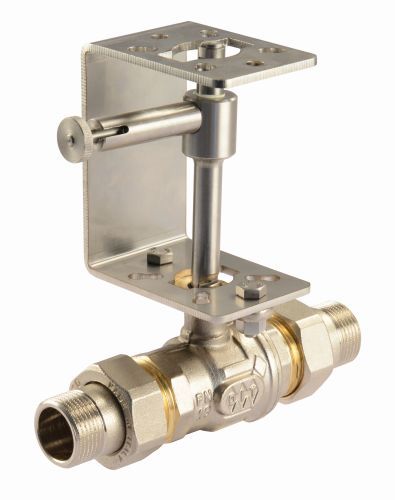

Diamant Pro - 2 voies avec entretoise & commande manuelle

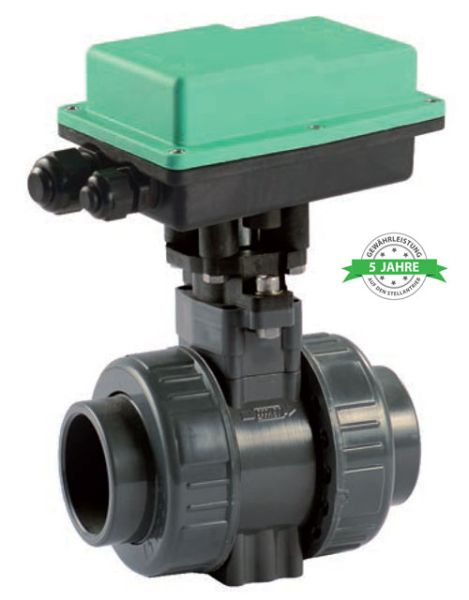

Diamant Pro - 3 voies - Plastique

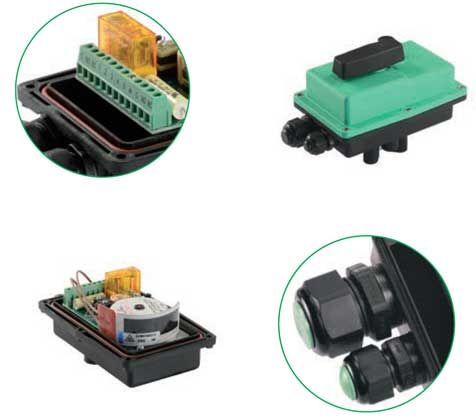

Options des vannes à boisseau sphérique

Description

Actionneur :

  • Actionneur tout-en-un pour commande à 2 points (2P) - Marche/Arrêt & commande à 3 points (3P) - Régulation
  • Version ISO 5211 disponible
  • Fonctionnement silencieux
  • Tous les composants externes en acier inoxydable
  • Certifié CE
  • Sans entretien
  • Pour les installations industrielles
  • En option : Commande manuelle, 1 ou 2 interrupteurs de fin de course, chauffage anti-condensation, 4 secondes | 12 secondes | 106 secondes | 320 secondes - Durée de fonctionnement

Corps de vanne :

  • Corps de vanne en laiton PN16, Acier inoxydable Aisi 316 PN 64, Plastique PN 16 (jusqu'à DN 40)
  • Passage complet
  • Joints PTFE
  • 2 voies, 3 voies, Bypass & Vannes à boisseau sphérique avec entretoise et commande manuelle (découplées de l'actionneur)

Spécifications

Type de moteur Bidirectionnel, tout-en-un pour commande à 2 points (2P) - Marche/Arrêt & commande à 3 points (3P) - Régulation
Tension 24 V 50/60 Hz | 230 V 50/60 Hz | 110 V 50/60 Hz | 12 V DC/AC | 24 V DC/AC
Matériau de l'actionneur Polyamide / 50% fibre de verre - Résistant à la vapeur
Rotation 90° | 180°
Temps de fonctionnement / Couple 35 secondes / 11 Nm | 4 secondes / 8 Nm (en option)
12 secondes / 11 Nm (en option) | 106 secondes / 11 Nm (en option)
320 secondes / 8 Nm (en option)
autres temps de fonctionnement sur demande
Température ambiante -10°C - +50°C
Classe de protection IP 67
Raccordement de la vanne à boisseau sphérique Raccord à vis | ISO 5211
Types de vannes à boisseau sphérique 2 voies | 3 voies | Bypass | Vannes à boisseau sphérique avec entretoise et commande manuelle (découplées de l'actionneur)
Matériaux Corps de vanne en laiton PN16 | Acier inoxydable Aisi 316 PN 64 | Plastique PN 16 (jusqu'à DN 40)
Raccords G 1/4" (uniquement avec entretoise) | G 1/2" | G 3/8" | G 3/4" | G 1" | G 1 1/4" (uniquement avec entretoise) | G 1 1/2" (uniquement en plastique avec entretoise)
Diamètre nominal [mm] 10,0 | 15,0 | 20,0 | 25,0
32,0 (uniquement en plastique) | 40,0 (uniquement en plastique) | 50,0 (uniquement en plastique)
tous avec passage complet
Pression de fonctionnement 0 - 16 bar | 0 - 64 bar (acier inoxydable)
Matériau du joint PTFE (de chaque côté)
Température du fluide -10°C - +100°C | avec entretoise, par exemple pour les systèmes de refroidissement au glycol
