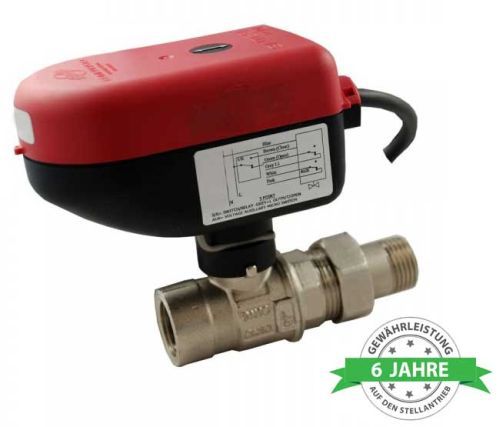

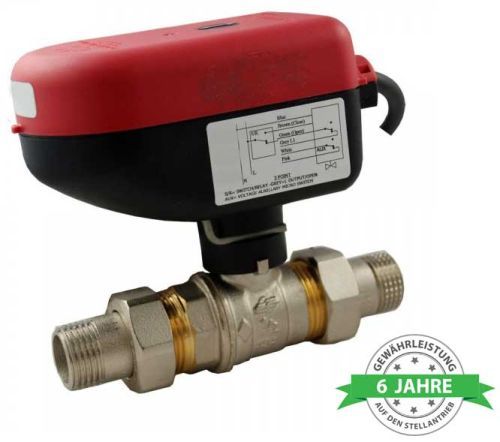

Série Sintesi - Vannes à boisseau sphérique électriques version sanitaire, PN 16, DN 15-25
6 ans de garantie sur l'actionneur
Description

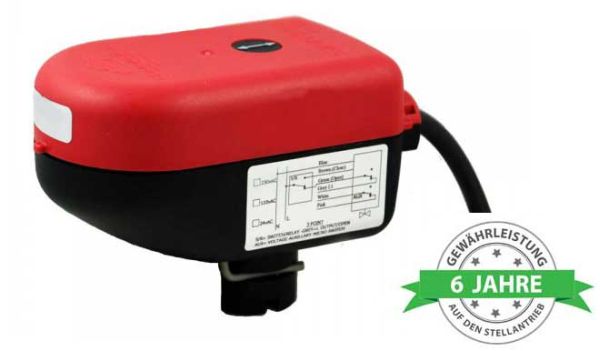

Actionneur :
- Actionneur tout-en-un pour commande à 2 points (2P) - Marche/Arrêt & commande à 3 points (3P) - Régulation
- Indicateur optique de position
- Avec interrupteur de fin de course supplémentaire
- Conception compacte
- Fonctionnement silencieux (42 dB (A) à 1 m de distance)
- Montage simple et sans outil de l'actionneur sur le corps de vanne
- Sans entretien
- Pour les installations de chauffage, les installations solaires et les installations domestiques
- Adaptateur disponible pour ISO 5211
Corps de vanne :
- Corps de vanne en laiton PN16
- Passage complet
- Joints PTFE

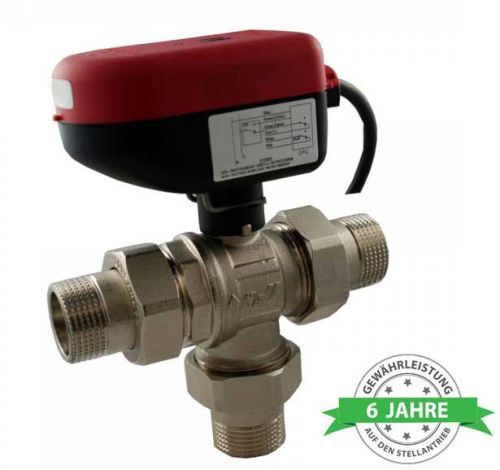

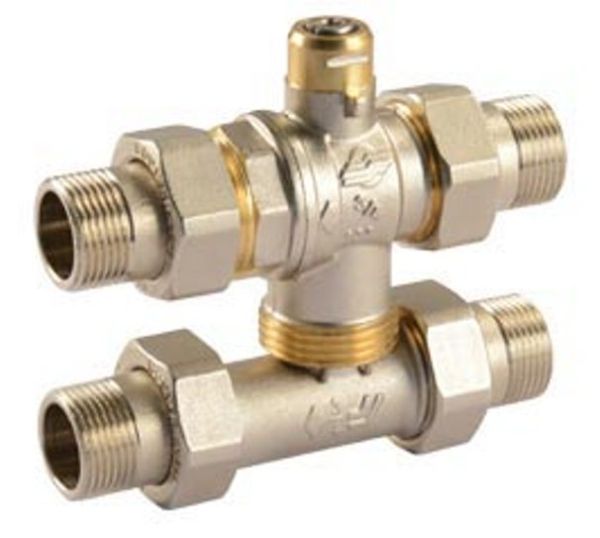

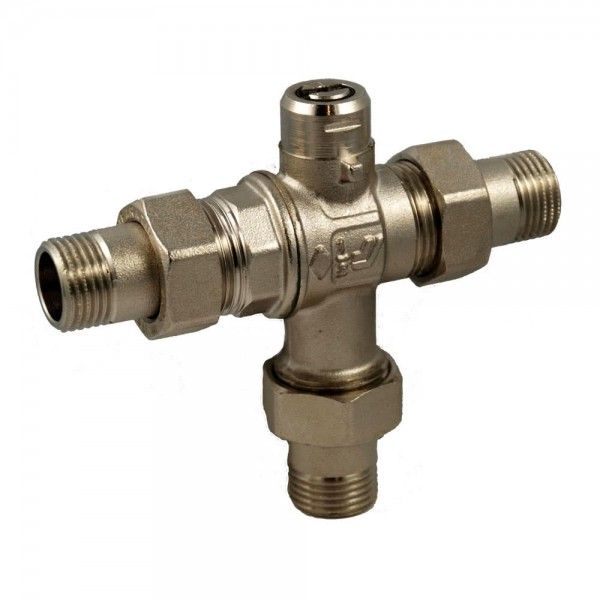

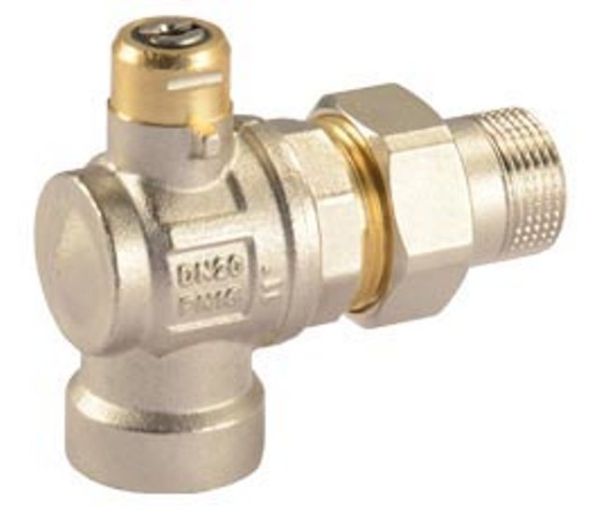

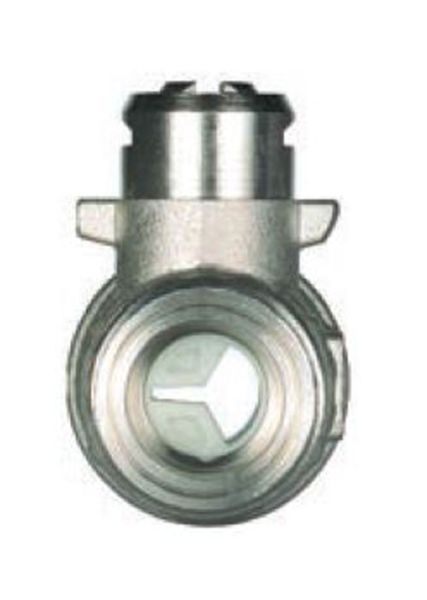

- Version à 2 voies, 3 voies, Bypass et avec régulation du débit
Spécifications
| Type de moteur | Bidirectionnel, tout-en-un pour commande à 2 points (2P) - Marche/Arrêt & commande à 3 points (3P) - Régulation |
| Tension | 24 V 50/60 Hz | 230 V 50/60 Hz | 24 V DC | 110 V (sur demande) |
| Matériau de l'actionneur | Polyamide PA 6/30% fibre de verre |
| Rotation | 90° |
| Temps de fonctionnement / Couple |
35 secondes / 8 Nm | 45 secondes / 8 Nm (sur demande) Autres temps de fonctionnement sur demande |
| Longueur de câble | 80 cm |
| Température ambiante | +5°C - +50°C |
| Classe de protection | IP 54 |
| Raccordement de la vanne à boisseau sphérique | Raccord rapide |
| Indicateur de position | Flèche tournante (indique la position de la bille) |

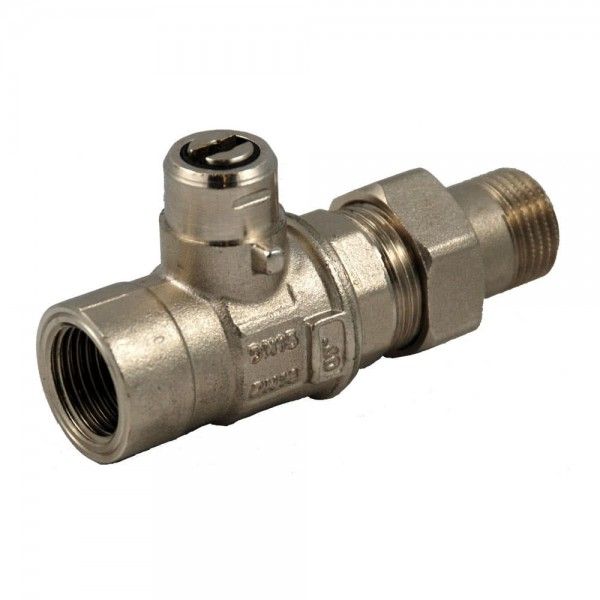

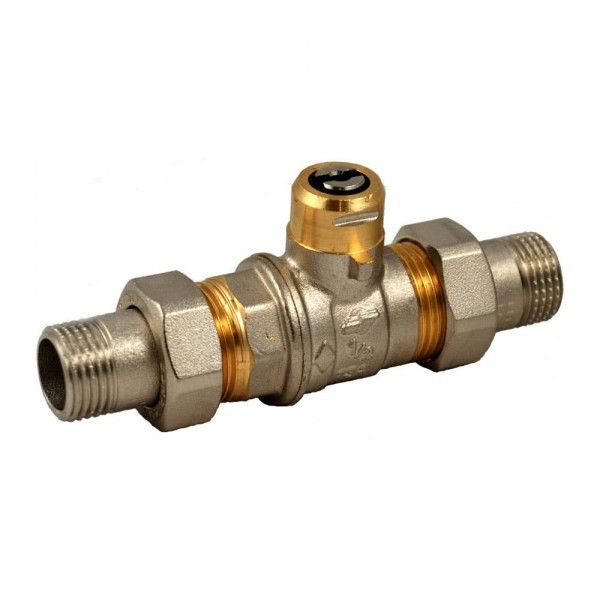

| Types de vannes à boisseau sphérique | Vanne à boisseau sphérique 2 voies | 3 voies | Bypass | Avec régulation du débit |
| Matériau du corps de la vanne | Laiton nickelé |
| Raccords | G 1/2" | G 3/4" | G 1" |
| Diamètre nominal [mm] | 15,0 | 20,0 | 25,0 (passage complet) |
| Pression de fonctionnement | 0-16 bar |
| Matériau du joint | PTFE (de chaque côté) | Fibre de carbone, Silicone pour les systèmes solaires |

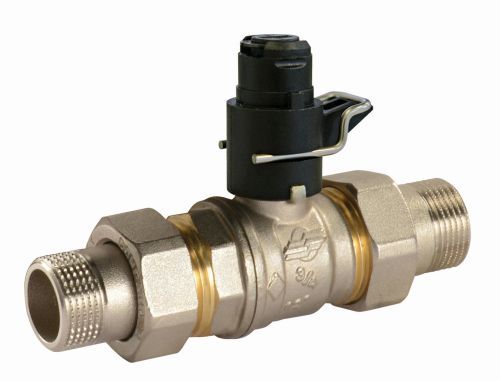

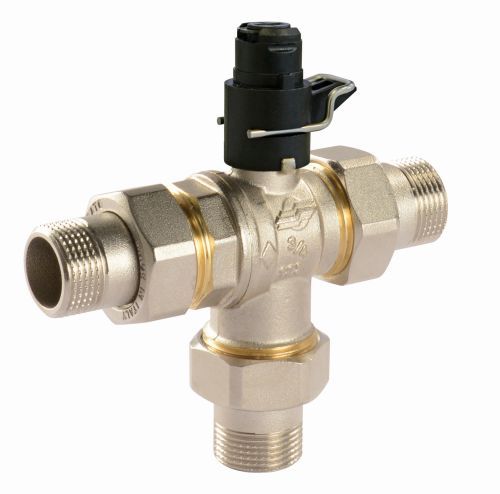

| Température du fluide | -10°C - +100°C | avec entretoise -10 °C - +160°C |
| Intégré | 1 interrupteur de fin de course |
