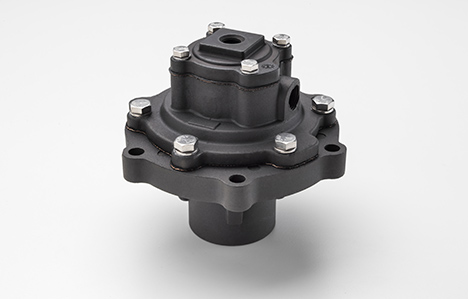

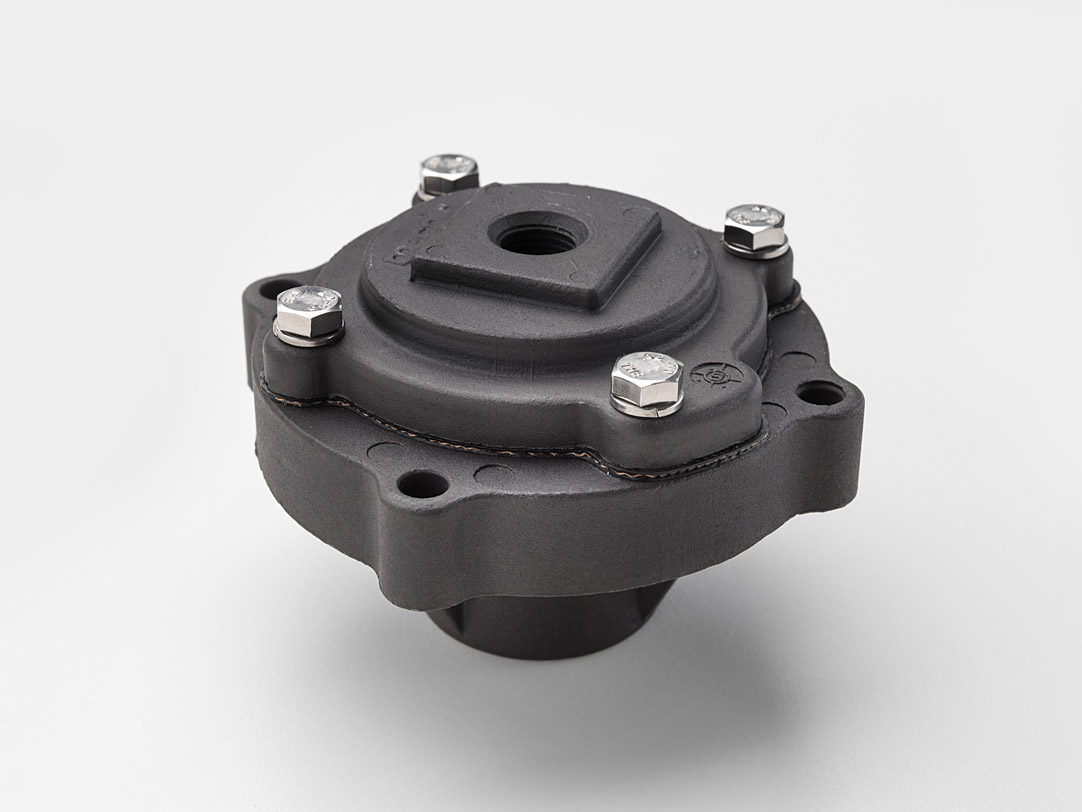

Vannes de décolmatage à membrane avec raccord Manifold
1" à 3" - avec vanne pilote intégrée ou à commande pneumatique
Description
Cette série de vannes de décolmatage à membrane comprend des modèles avec connexion par raccord Manifold de 1" à 3". Les vannes à membrane sont utilisées spécifiquement pour nettoyer les filtres à poches, à cartouches, à enveloppes, en céramique et en fibre métallique. Que ce soit dans la plage basse pression (de 0,5 à 1,5 bar) ou dans la plage haute pression (de 0,5 à 7,5 bar), les différents modèles peuvent être utilisés de manière flexible.
Ils ont une ouverture d'entrée à un angle de 90° par rapport à la sortie.
Les modèles entre 2" et 3" sont disponibles avec double membrane, en 1" avec une simple membrane. Le modèle en 1 ½" est disponible en option dans les deux versions.
Toutes les vannes sont disponibles avec une vanne pilote intégrée ou avec une commande pneumatique externe.
En option, nous proposons également des versions avec des vannes pilotes certifiées ATEX.
Une conception bien pensée et un délai de livraison rapide pour les pièces de rechange telles que les membranes, les ressorts et les bobines permettent de faciliter les opérations d'entretien.
Matériaux des vannes de décolmatage à membrane avec raccord Manifold
Le tableau suivant énumère les matériaux des différents composants individuels de la valve :
Cache vanne
|
Aluminium anodisé
|
Corps de la vanne
|
Aluminium anodisé
|
Pilote
|
Acier inoxydable
|
Membrane
|
NBR (Viton en option)
|
Boulons et vis
|
Acier inoxydable
|
Disque porte-membrane
|
Acier inoxydable
|
Ressort à membrane
|
Acier inoxydable
|
Elles sont divisées en variantes avec vanne pilote intégrée et en variantes avec commande pneumatique externe. Les tableaux suivants donnent un aperçu des vannes standards avec raccord fileté.
Vannes avec vanne pilote intégrée
Si nécessaire, nous pouvons fournir ces vannes avec différents connecteurs d'appareils dans la classe de protection IP65. En plus des connecteurs standards, notre gamme comprend, par exemple, des connecteurs avec câble, des connecteurs avec LED (et câble), ainsi que des joints lumineux pour la mise en place d'un indicateur visuel.
Type
|
Taille du raccordement Ø |
Nombre de membranes |
Pression min. (bar) |
Pression max. (bar) |
Poids (kg) |
KV
|
CV
|
|---|---|---|---|---|---|---|---|
VNP406
|
¾"
|
1
|
0.5
|
7.5
|
0.55
|
10
|
11.6
|
VNP408
|
1"
|
1
|
0.5
|
7.5
|
0.65
|
21
|
24.4
|
VNP412
|
1½"
|
1
|
0.5
|
7.5
|
1.4
|
37
|
43.0
|
VNP414
|
1½"
|
2
|
0.5
|
7.5
|
1.5
|
44
|
51.2
|
VNP416
|
2"
|
2
|
0.5
|
7.5
|
2.5
|
78
|
90.7
|
VNP420
|
2½"
|
2
|
0.6
|
7.5
|
3.3
|
96
|
112
|
Spécifications des bobines magnétiques
Les vannes de décolmatage à membrane avec vanne pilote intégrée peuvent être équipées de différentes bobines magnétiques. Des versions spéciales avec homologation ATEX sont également possibles.
Classe d'isolation de la bobine
|
Classe H
|
Tensions
|
12 V DC (+10% max.) 18 W 24 V DC (+10% max.) 18 W 48 V DC (+10% max.) 18 W 110 V DC (+10% max.) 18 W 24 V 50/60Hz (+10% max.) 38/31 VA 48 V 50/60Hz (+10% max.) 41/32 VA 115 V 50/60Hz (+10% max.) 63/53 VA 220/240 V 50/60Hz (+10% max.) 46/37 VA |
Plage de température ambiante
|
−20°C - +60°C
|
Vannes avec commande pneumatique externe
Nos boîtiers de vannes pilotes compacts peuvent également être utilisés pour le contrôle externe des vannes de décolmatage à membrane avec connexion pneumatique, permettant la réalisation de systèmes coordonnés.
Type
|
Taille du raccordement Ø |
Nombre de membranes |
Pression min. (bar) |
Pression max. (bar) |
Poids (kg) |
KV
|
CV
|
|---|---|---|---|---|---|---|---|
VEM206
|
¾"
|
1
|
0.5
|
7.5
|
0.25
|
10
|
11.6
|
VEM208
|
1"
|
1
|
0.5
|
7.5
|
0.35
|
21
|
24.4
|
VEM212
|
1½"
|
1
|
0.5
|
7.5
|
1.1
|
37
|
43.0
|
VEM214
|
1½"
|
2
|
0.5
|
7.5
|
1.2
|
44
|
51.2
|
VEM216
|
2"
|
2
|
0.5
|
7.5
|
2.2
|
78
|
90.7
|
VEM220
|
2½"
|
2
|
0.6
|
7.5
|
3
|
96
|
112
|
